Load cell cân điện tử là gì? Cấu tạo và nguyên lý hoạt động

Load cell là thiết bị đo trọng lượng cần thiết cho cân điện tử hiển thị trọng lượng bằng chữ số. Khi có lực tác dụng lên load cell cân điện tử,  thiết bị sẽ chuyển đổi lực thành tín hiệu điện. Chính vì vậy thiết bị này có vai trò quan trọng đối với hoạt động của cân điện tử.

Load cell cân điện tử là gì?

Load cell cân điện tử là thiết bị cảm biến dùng để chuyển đổi lực hoặc trọng lượng thành tín hiệu điện. Các load cell được xem là đầu dò tải vì nó có thể chuyển đổi tải trọng thành tín hiệu điện một cách nhanh chóng. Có nhiều loại load cell như load cell thủy lực, load cell khí nén, load cell strain gauge. Trong quá trình sử dụng cân điện tử bạn hoàn toàn có thể thay thế thiết bị này nếu gặp tình trạng hư hỏng.

Load cell được cấu tạo từ hai thành phần chính là:

• Strain gage là điện trở chỉ nhỏ bằng móng tay sẽ thay đổi khi bị nén hay kéo dãn. Thành phần này được duy trì hoạt động bằng nguồn điện ổn định và được dán chết lên Load.

• Load: Đây là một thanh kim loại có tính đàn hồi tốt, phần thân có hình dạng đặc biệt và được làm từ chất liệu cao cấp, chất lượng.

Hiện nay có nhiều loại load cell cân điện tử khác nhau có mặt tại nhiều đơn vị cung cấp lớn. Tùy vào vật liệu cấu thành, kiểu dáng, kích thước cũng như chủng loại để lựa chọn với mức giá khác nhau. Giá của loadcell giao động từ 300.000 - 5.000.000 VNĐ, do đó người sử dụng có thể mua sản phẩm tùy vào nhu cầu sử dụng cũng như nguồn tài chính mình có.

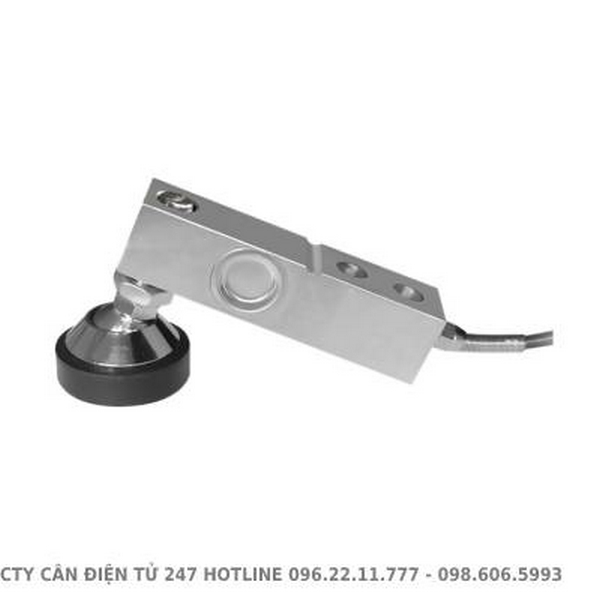

Load cell cân điện tử là bộ phận rất quan trọng

Nguyên lý hoạt động của load cell cân điện tử

Nguồn điện áp kích thích sẽ được cung cấp cho ngõ loadcell của cầu điện trở và điện áp tín hiệu ra được đó giữa hai góc khác. Tại trạng thái cân bằng điện áp tín hiệu ra là không hoặc gần bằng không trong khi bốn điện trở được gắn phù hợp về giá trị. Sau khi có tải trọng tác động lên load cell cân điện tử sẽ làm cho thân loadcell biến dạng, có thể là giãn ra hoặc nén lại.

Điều này đã làm thay đổi chiều dài và tiết diện của các sợi kim loại trong điện tử strain gauges dán trên thân. Từ đó dẫn đến sự thay đổi giá trị của điện trở strain gauges và làm thay đổi điện áp đầu ra. Tuy nhiên sự thay đổi điện áp này rất nhỏ nên chỉ có thể được đo và chuyển thành số sau khi đi qua bộ khuếch đại của các bổ chỉ thị của cân điện tử.

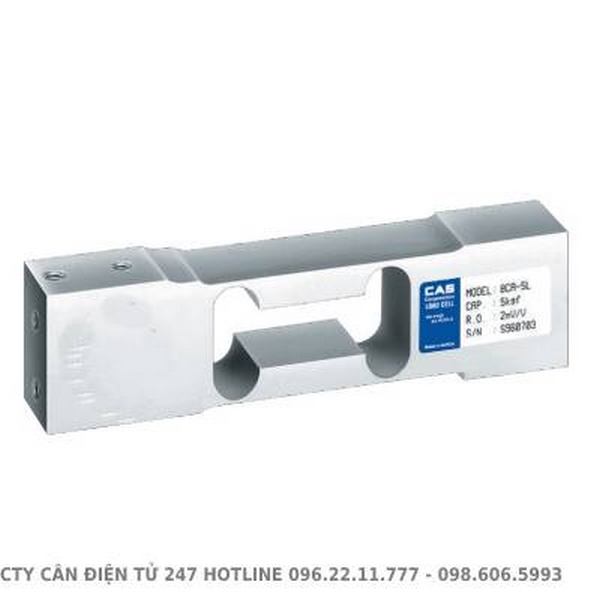

Load cell hoạt động theo nguyên lý chuẩn

Xem thêm:

Load cell cân ô tô điện tử là gì? Các loại cảm biến lực

Load cell cân bàn điện tử là gì? Cách chọn load cell phù hợp

Những thông số kỹ thuật cơ bản của load cell

Khi tìm hiểu về load cell cân điện tử không thể bỏ qua các thông số kỹ thuật cơ bản, cụ thể như sau:

• Độ chính xác: Đây là thông số cho biết phần trăm chính xác của phép đo và sẽ phụ thuộc vào tuyến tính, độ trễ, độ lặp.

• Công suất định mức: Biểu thị giá trị khối lượng lớn nhất mà Loadcell có khả năng đo được.

• Dải bù nhiệt độ: Đây là khoảng nhiệt độ đầu ra loadcell được bù vào để đảm bảo đúng kỹ thuật của cân điện tử.

• Cấp bảo vệ: Thống số này được đánh giá theo thang đo IP.

• Điện áp: Giá trị điện áp từ 5 đến 15V để loadcell làm việc.

• Độ trễ: Hiện tượng trễ khi hiển thị kết quả dẫn đến sai số và được hiển thị dưới dạng % của tải trọng.

• Trở kháng đầu vào: Trở kháng được xác định thông qua S- và S+ khi loadcell chưa được kết nối trực tiếp vào hệ thống.

• Điện trở cách điện: Đây là giá trị cách điện giữa lớp vỏ kim loại của loadcell và thiết bị kết nối dòng điện.

• Trở kháng đầu ra: Thể hiện dưới dạng trở kháng được đo giữa Ex+ và Ex- khi load cell chưa kết nối vào hệ thống.

• Quả tải an toàn: Thông số công suất mà loadcell có thể vượt quá nhưng vẫn đảm bảo an toàn.

• Hệ số tác động nhiệt độ: Đại lượng được đo ở chế độ có tải, công suất của load cell sẽ thay đổi theo nhiệt độ một cách phù hợp nhất.

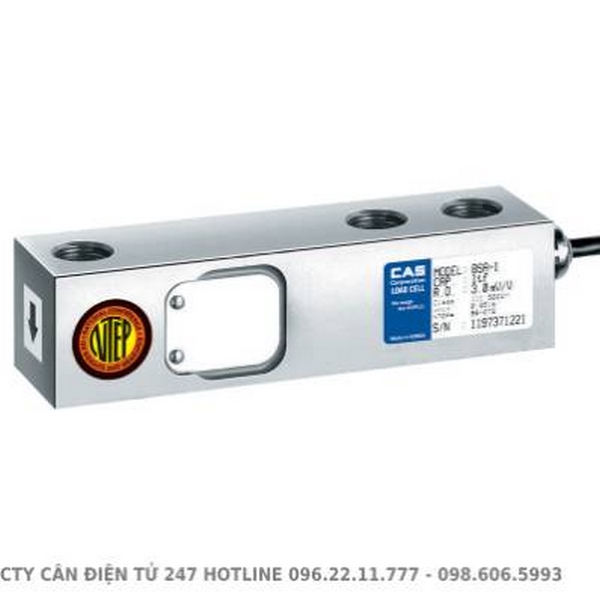

Cần nắm được các thông số kỹ thuật của load cell

Đơn vị cung cấp load cell cân điện tử uy tín

Hiện nay trên thị trường có rất nhiều đơn vị cung cấp load cell cân điện tử đã khiến người sử dụng khó khăn trong việc lựa chọn điểm bán uy tín. Bởi vì chỉ khi mua ở địa chỉ uy tín mới đảm bảo được sản phẩm chất lượng và có độ bền cao. Thiết Bị Cân Điện Tử 247 đang là đại lý cấp 1 các thương hiệu cân chính hãng nên khách hàng có thể yên tâm khi mua sản phẩm tại đây.

Chúng tôi chuyên cung cấp các sản phẩm chính hãng đạt chất lượng theo tiêu chuẩn CQ. Khách hàng được lựa chọn đa dạng các loại cân khác nhau với mức tải trọng phù hợp nhất. Đảm bảo giá thành cạnh tranh nhất thị trường cùng nhiều ưu đãi hấp dẫn. Chính sách bảo hành lâu dài theo tiêu chuẩn của nhà sản xuất.

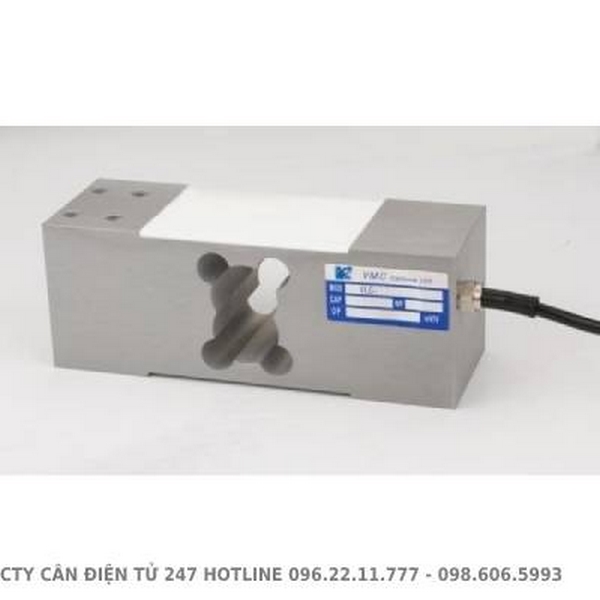

Thiết Bị Cân Điện Tử 247 là đơn vị cung cấp uy tín

Thông tin về load cell cân điện tử đã được chia sẻ cụ thể ở bài viết trên. Hy vọng rằng với chia sẻ vừa rồi đã giúp bạn lựa chọn được sản phẩm tốt nhất.
